|
JJJ-5 环氧薄涂式防静电地坪

厚 度：0.5mm 1.0mm 2.0mm 3.0mm
表面形态：滚面亮光型
使用年限：0.5mm:3年 1.0mm:5年 2.0mm:8年 3.0mm：10年
地坪特性：能消除及防止静电或电磁波产生，避免静电火花及电磁波干扰及破坏。
适用范围：
①电子、计算机生产及包装区；
②电讯、电子、计算机控制中心；
③放置弹药、******场所。
施工工艺：
①防水处理： 一楼地面需已做好防水处理；
②素地处理：依素地状况做好打磨、修补、除尘、使其达到：平整、无松动、无油污、干燥（含水率≤8﹪）；
③环氧底漆：采用渗透性及附着力特强环氧底漆滚涂一道，增强表面附着力；
④砂浆中涂：将环氧树脂加入适量的石英砂，用镘刀将其均匀涂布在底涂上,起到耐压、耐冲击、增加床材厚度等；
⑤铜箔铺设： 导电铜箔采用井型铺设（3×3m），有效排除累积之静电；
⑥导电批涂：导电批涂依实际需要施工数道，要求达到整体面积导电并快速排泄电荷；
⑦防静电面漆：防静电面漆滚涂二道，表面电阻平均系数值105-108Ω，完工后整体地面光亮洁净，颜色均一，无空鼓；
⑧施工完成： 24小时后方可上人，72小时后方可重压。（25℃为准，低温时开放时间需适度延长）

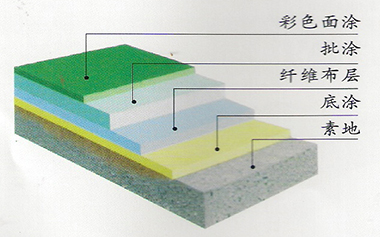

工艺图示：
环氧薄涂式防静电地坪 技术指标
|
项 目
|
指 标
|
|
|
表干时间（小时）
|
|
≤4
|
|
|
实干时间（小时）
|
|
≤24
|
|
|
粘接强度（Mpa）
|
|
≥2
|
|
|
耐磨性（750g/300r,失重,g）
|
|
≤0.02
|
|
|
硬度（邵氏Ｄ型）
|
|
≥80
|
|
|
抗压强度（Mpa）
|
|
80
|
|
|
拉伸强度（Mpa）
|
|
10
|
|
|
抗弯强度（Mpa）
|
|
15
|
|
|
表面电阻（Ω）
|
|
105-108
|
|
|
耐H2SO4,10%
|
|
168小时无变化
|
|
|
耐HaOH,10%
|
|
168小时无变化
|
|
|
耐水性
|
|
168小时无变化
|
|
|
耐汽油,120#
|
|
168小时无变化
|
|
|
耐润滑油
|
|
168小时无变
|
|
环氧防静电式地坪
